Назначение
- Предназначены для удобства и ускорения процесса монтажа коробок.
Преимущества

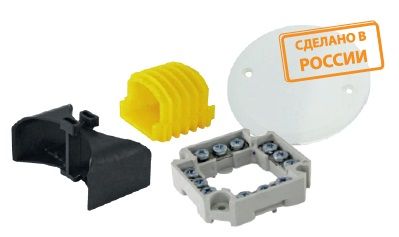

- Крышка белого цвета применяется при отделке стен и потолков для закрывания установочных коробок. В этом случае коробки можно использовать как разветвительные. Крышка крепится двумя самонарезающими винтами. Клеммники предназначены для распаячных и установоч
Конструкция
- Соединиетльный канал применяется для соединения между собой коробок: При установке многоместных электроустановочных изделий. При монтаже через переходник протягиваются провода между коробками (SQ1402-0002, SQ1403-0001). При установке в многопостовой блок э
Материалы
- ПС (полистирол)
- ПП (полипропилен)
Упаковка
- Полиэтиленовый пакет
Наименование параметра | Значение |
---|---|
Диапазон рабочих температур, °С | от -25 до +40 |
Степень защиты | IP20 |
Оттенок цвета производителя | Белый / черный / Серый / Желтый |
Код класса ETIM | EC002656 / EC002328 / EC001284 |
Страна происхождения | РОССИЯ |
ШтрихКод ЕАН | 4690259057526 / 4690259283352 / 4690259283413 / 4690259283444 / 4690259283451 / 4690259283383 |
Вес Нетто | 0.006 / 0.025 / 0.002 / 0.038 / 0.072 |
Глубина, мм | 3 |
Диаметр, мм | 86 / 65 |
Длина, мм | 86 / 65 / 57,29 / 85,7 |
Для коробки/корпуса диаметром, мм | 86 / 65 |
Для коробки/корпуса длиной, мм | 86 / 65 |
Для коробки/корпуса шириной, мм | 86 / 65 |
Материал | Пластик |
Модель/исполнение | Монтажная крышка / Соединительный элемент |
Не содержит (без) галогенов | Да |
Пломбируемый (-ая) | Нет |
С винтами/шурупами | Нет |
Тип крепления | Крышка с резьбой |
Форма | Круглая (-ое) |
Цвет | Белый / Черный / Серый / Желтый |
Ширина, мм | 86 / 65 |
Подходит для встраиваемой монтажной коробки | Да |
Подходит для централ. распределит. коробки | Нет |
Тип компонента | Соединительный элемент |
Высота (на мин. возможной высоте установки), мм | 18,63 / 23,5 |
Класс негорючести изоляц. материала согл. UL94 | Прочее |
Количество зажимов на 1 полюс | 3 / 4 |
Количество полюсов | 3 / 4 |
Материал изоляции корпуса | Полистирол |
Номин. (расчетное) напряжение, В | 250 |
Номин. ток In, А | 3 |
Позиция соединения | Сбоку (поперечное) |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 4 |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 4 |
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 4 |
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 4 |
Проверено на взрывобезопасность по версии "Ex e" | Нет |
Прозрачный | Нет |
Рабочая температура, °C | -25 |
Расстояние от центра отверстия, мм | 16 / 29 |
Способ монтажа | Непосредственная установка |
Тип электрич. соединения 1 | Винтовое соединение |
Тип электрич. соединения 2 | Винтовое соединение |
Требуется торцевая пластина | Нет |
Ширина/размер ячейки, мм | 57,29 / 85,7 |
