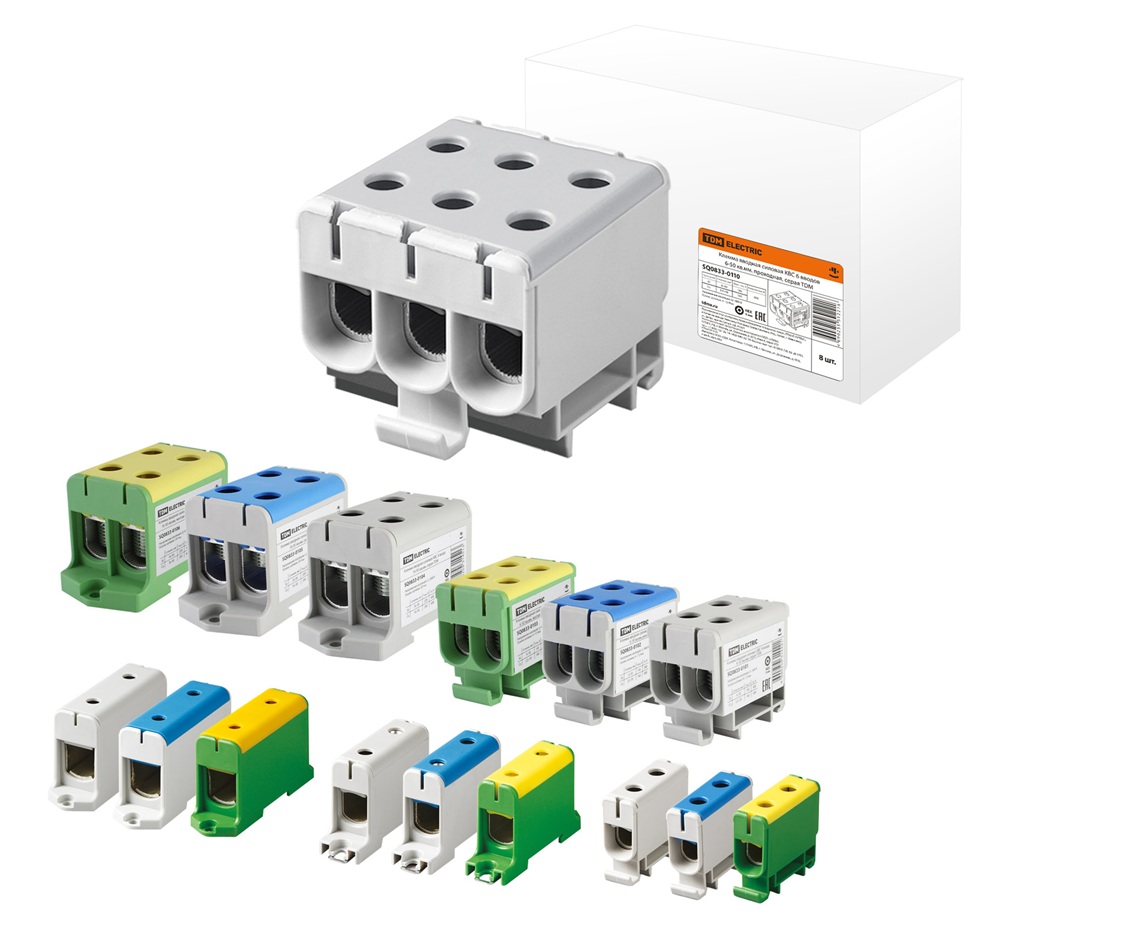

Клеммы вводные силовые КВС
Назначение
- В качестве вводных и распределительных клемм при сборке электрощитов.
- В качестве дополнительных элементов для подключения и установки промышленного оборудования.
- В качестве переходного элемента при соединении алюминиевых и медных кабелей.
Применение
- В сфере ЖКХ.
- В шкафах и щитах, различных сборках.
- На промышленных предприятиях.
- При необходимости показать особенности применения – добавить иллюстрации: фотографии, отрисовки, схемы, чертежи.
Материалы
- Материал корпуса - высококачественный полиамид PA 6.6.
- Соединительная часть – покрытый оловом алюминий.
Преимущества
- Возможность монтажа на DIN-рейку 35 мм или на монтажную панель.
- Компактный размер клемм при больших сечениях проводника.
- Надежное крепление проводника с помощью одного винта.
- Перегородка посередине клеммы исключает «проваливание» проводника внутрь клеммы.
Упаковка
- КВС 6-50 кв.мм. по 20 шт. КВС 16-95 кв.мм. по 10 шт. КВС 35-150 кв.мм. по 5 шт. КВС 35-240 кв.мм. по 5 шт. КВС 4 ввода 6-50 кв.мм. по 8 шт. КВС 4 ввода 16-95 кв.мм. по 6 шт.
Конструкция
- ВНИМАНИЕ! Монтаж клеммы вводной силовой КВС 35-240 кв.мм. только на монтажную панель.
| Наименование параметра | Значение |
|---|---|
| Номинальное рабочее напряжение переменного тока не более | 660 |
| Материал зажима/корпуса | луженый алюминий/полиамид PA6.6. |
| Степень защиты по ГОСТ 14254 | IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ3 |
| Сечение проводника (CU – медный проводник, AL – алюминиевый проводник) | КВС 6-50 - CU: 2,5-50; AL: 6-50 КВС 16-95 - CU/AL: 16-95 КВС 35-150 - CU/AL: 35-150 КВС 35-240 - CU/AL: 35-240 |
| Номинальный рабочий ток ln (CU – медный проводник, AL – алюминиевый проводник), А: | КВС 6-50 - CU: 160/AL: 145 КВС 16-95 - CU: 245/AL: 220 КВС 35-150 - CU: 320/AL: 290 КВС 35-240 - CU: 425/AL: 380 |
| Номинальная частота | 50 |
| Способ установки | КВС 6-50 - DIN-рейка КВС 16-95 - DIN-рейка или монтажная поверхность КВС 35-150 - DIN-рейка или монтажная поверхность КВС 35-240 - монтажная поверхность |
| Возможно использование с функцией PEN | да / нет |
| Высота (на мин. возможной высоте установки), мм | 43 / 49 |
| Длина, мм | 49 / 86 |
| Изолированн. | да |
| Класс негорючести изоляц. материала согл. UL94 | v0 / v1 |
| Количество зажимов на 1 уровень | 2 / 4 / 6 |
| Количество полюсов | 1 / 2 / 3 |
| Количество уровней | 1 |
| Материал изоляции корпуса | термопласт / полиамид |
| Надпись/маркировка | нет (без) |
| Направление кодирования | горизонтальн. и вертикальн. |
| Номин. (расчетное) напряжение, В | 624...0 / 660...0 / 634...0 / 673...0 / 674...0 / 612...0 / 627...0 / 654...0 / 672...0 / 648...0 / 642...0 / 602...0 / 675...0 / 601...0 / 604...0 / 668...0 / 665...0 / 652...0 / 628...0 |
| Номин. ток (In), А | 160 / 245 / 320 / 425 |
| Позиция соединения | сверху / сбоку |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 6...50 / 16...95 / 35...150 / 35...240 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 2,5...50 / 16...95 / 35...150 / 35...240 / 6...50 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 6...50 / 16...95 / 35...150 / 35...240 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 6...50 / 16...95 / 35...150 / 35...240 |
| Поперечное сечение жилы, мм² | 50 / 95 / 6 / 150 / 240 / 2,5 / 4 |
| Проверено на взрывобезопасность по версии "Ex e" | нет |
| Рабочая температура, °C | -30...40 / -40...50 |
| Размер модуля, мм | 5,2 / 18 / 51 |
| С защитой от прикосновения | да |
| С интегрированным тестовым гнездом | нет |
| С пломбировочной крышкой | нет |
| Соединенные внутри уровни (между собой) | да |
| Способ монтажа | din-рейка (с ω-профилем) 35 мм / непосредственная установка |
| Тип индикатора для индикации дефекта | нет (без) |
| Тип питания для индикации дефекта | ac/dc (перемен./постоян.) |
| Тип разделения | слайдер |
| Тип разъединения кросс-соединения | нет (без) |
| Тип электрич. соединения 1 | винтовое соединение |
| Тип электрич. соединения 2 | винтовое соединение |
| Требуется торцевая пластина | нет |
| Цвет | серый / синий / прочее / желто-зеленый / красный / желтый / зеленый |
| Ширина/размер ячейки, мм | 18 / 24 / 30 / 38 / 44 / 51 |
