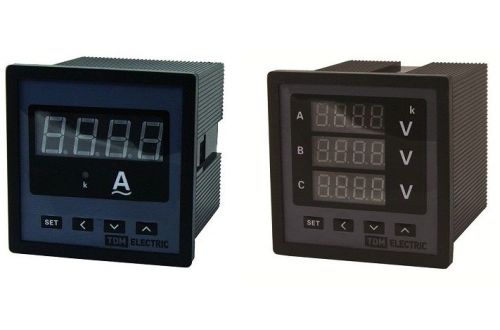

Щитовые измерительные цифровые приборы серии ЦП (72х72 мм, 96х96 мм) РФ
Материалы
- Корпус из негорючего самозатухающего пластика.
Назначение
- Для измерения тока, напряжения, частоты, коэф. мощности, активной/реакт. энергии и др. в однофазных и трехфазных электрических цепях переменного тока.
Преимущества
- Все приборы сертифицированы и внесены в государственный реестр средств измерений, имеются все необходимые поверочные печати в паспорте и на корпусе прибора.
- Приборы имеют класс точности 0,5, многократно превосходящий класс точности стрелочных амперметров и вольтметров.
- Приборы имеют межповерочный интервал 8 лет
- Диапазон измерения токов/напряжений зависит только от номинала подключаемых измерительных трансформаторов тока/трансформаторов напряжений и составляет 0-50 кА для амперметров и 0-999 кВ для вольтметров.
- Приборы ЦП-А72х3 и ЦП-В72х3 имеют возможность работы также в 1-фазных сетях с измерением токов и напряжений на разных участках цепи
- Для доступа к программированию приборов требуется ввод пароля.
- Цифровые измерительные приборы, в отличие от аналогичных стрелочных, имеют более высокую чувствительность при малых токах: менее 20% от номинального тока.
- ЦП-АВЧ72х3 совмещает сразу три функции: измерение тока, напряжения и частоты однофазной сети.
- ЦП-АВЧ72х3 имеется возможность программирования коэффициентов трансформации для трансформаторов тока и напряжения, что позволяет измерять ток в диапазоне от 0 А до 50 кА и напряжение в диапазоне от 0 В до 999 кВ.
- Для ЦП-Ч72 диапазон измеряемых частот составляет от 30 до 100 Гц.
Применение
- В низковольтных комплектных устройствах распределительных электрических сетей жилых, общественных и производственных объектах.
| Наименование параметра | Значение |
|---|---|
| Количество разрядов дисплея | 4/3х4 (3 штуки 4-х разрядных дисплеев)/3 ½/4/3х4 (3 штуки 4-х разрядных дисплеев) |
| Минимальный измеряемый ток, А (напряжение, В) | 0,001 А/1 В/0,001 А/1 В/-/-/0,001 А (1 В) |
| Максимальный измеряемый ток, кА (напряжение, кВ) | 50 кА/999 кВ/50 кА/999 кВ/-/-/50 кА (999 кВ) |
| Диапазон измеряемых токов (напряжений) при прямом включении | 0,001-5 А/1-600 В/0,001-5 А/1-600 В/-/-/0,001-5 А (1-600 В) |
| Диапазон измеряемых токов (напряжений) при трансформаторном включении | 6А-50 кА/601В-999 кВ/6А-50 кА/601В-999 кВ/-/-/6 А – 50 кА (601 В – 999 кВ) |
| Диапазон измеряемых частот | -/-/-/-/30-100/-/40-70 |
| Напряжение питания | 220 В±10% АС/85-264 В АС/DC/220 В ±10% АС |
| Высота, мм | 45 / 72 / 96 / 80 / 91 |
| Измерительная система | цифровой (-ая) |
| Класс точности | 0,5 / 1 / 1,5 |
| Модель/исполнение | на переднюю панель / встраиваемый (-ая) / накладн. на поверхность |
| Модульное исполнение | нет |
| Набор индикаторов | да |
| Подсветка шкалы | да / нет |
| Тип напряжения | ac (перемен.) / прочее |
| Через трансформатор тока | да / нет |
| Ширина, мм | 45 / 72 / 96 / 80 |
| Шкала превышения тока | нет |
| Диапазон измерений, А | 0,1...9 999 / 0,1...320 000 / 5...450 / 30...100 |
| Индикация | цифровой (-ая) |
| Калиброванный | нет / да |
| Модульная ширина (общее количество модулей) | 1 |
| Макс. отклонение стрелки прибора, ° | 90 |
| Механизм измерения | цифровой (-ая) |
| Потери энергии, Вт | 0,1 |
