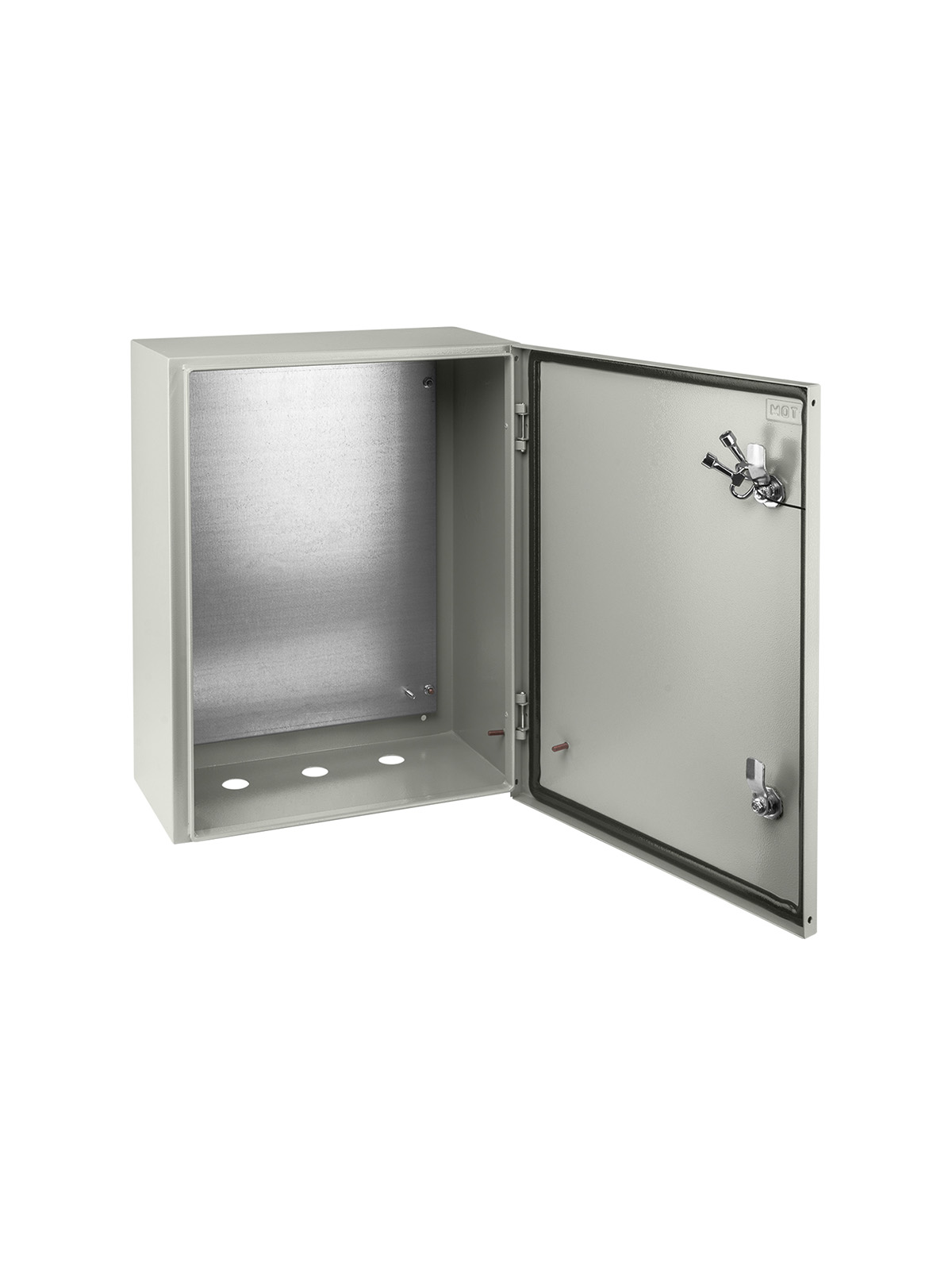

Щиты с монтажной панелью ЩМП

pictogram
Конструкция
  • Оцинкованная монтажная панель толщиной 1,2 мм.
  • Элементы заземления на корпусе, дверце и монтажной панели.
  • Полностью проваренные швы (для IP66).
  • Усиленные петли (для IP66).
Назначение
  • Для сборки электрощитов самого разнообразного назначения (щитов автоматики и управления, силовых щитов, пунктов распределения и т.д.).
Материалы
  • Корпус – сертифицированная российская сталь (ГОСТ).
  • Покрытие корпуса – полиэфирная порошковая краска (шагрень).
  • Уплотнитель – двухкомпонентная пенополиуретановая система (для IP66).
Преимущества
  • Широкий модельный ряд.
  • Большой набор аксессуаров в комплекте.
  • Повышенная стойкость к коррозии (для IP66).
  • Специальное наружное покрытие RAL 7032 (для IP66).
Упаковка
  • Коробка из картона.
Наименование параметра Значение
Способ монтажа навесной / напольный / открытой установки / напольная установка
Толщина металла 1,0 для IP31 / 1,2 для IP66
Цвет корпуса RAL 7035 для IP31 / RAL 7032 для IP66
Номинальный ток 63-400
Климатическое исполнение УХЛ4 для IP31 / УХЛ2 для IP66
Толщина монтажной панели 1,2
Степень защиты IP31/IP66
Number of openings for flange plates (*) 3 / 4 / 5 / 6 / 7
Внутр. глубина, мм 150 / 220 / 250 / 300 / 285 / 400 / 200
Возможность расширения нет
Высота, мм 300 / 400 / 250 / 395 / 600 / 500 / 650 / 800 / 1 000 / 1 200 / 1 320 / 1 400 / 1 600 / 1 800 / 135 / 30 / 1 560 / 1 760 / 100 / 700
Глубина, мм 150 / 220 / 250 / 300 / 285 / 400 / 20 / 15 / 25 / 355 / 200
Защитное покрытие поверхности с порошковым покрытием / оцинкованная
Количество отверстий под ввод кабеля 3 / 4 / 5 / 6 / 7
Материал корпуса сталь / нержавеющая сталь
Номер цвета RAL 7 035
Номин. ток (In), А 400
Подходит для использования вне помещений (уличн.) нет / да
Подходит для молниезащиты нет / да
С замком да
С монтажной платой/панелью да / нет
С прозрачн. (светопрониц.) дверцой/крышкой нет
Смотровое окошко нет
Сохранение работоспособности (целостность цепи) нет (без)
Степень защиты (IP) ip31 / ip66 / ip54
Тип дверцы одинарный (-ая)
Тип крышки нет (без)
Тип крышки (наружной) дверь/дверца
Толщина металла монтажной панели, мм 1,2 / 0,6 / 0,8 / 0,7 / 1 / 1,5
Толщина металла, мм 1 / 1,2 / 0,6 / 0,8 / 1,5
Ударопрочность по стандарту EN 50102 ik08 / ik10
Цвет серый / естественный цвет / прочее
Ширина, мм 210 / 300 / 310 / 400 / 600 / 500 / 650 / 750 / 800 / 545 / 745 / 35 / 250
Высота передней панели 300 / 500
Материал сталь / металл
Перфорированный (-ая) нет
Ширина передней панели 545 / 745
Модель/исполнение панель пн / планка / угловой профиль / цоколь/основание
Подходит для установки в шкаф с шириной, мм 600 / 800
Подходит для установки в шкаф с глубиной, мм 20 / 15 / 25 / 355
Подходит для установки в шкаф с высотой, мм 1 600 / 1 800
Отказное письмо ТС_№ 602_Гайка шестигранная с фланцем DIN 6923, оцинкованная, М8 TDM
Отказное письмо ТС 037_№ 601_Анкер латунный забивной М8
Добровольный сертификат_РОСС RU.32001.04ИБФ1.ОСП28.63592_Короб КСС 3000 - 3400 мм универсальный TDM
Добровольный сертификат_РОСС RU.32671.04АЛЯ0ОС008.С01247_ЩМП-7.5.2 IP66 (700х500х200) TDM
Экспертное заключение_4382-ПРО/24_ЩМП-120.80.30 (AISI 304) IP66 (1200х800х300) TDM
3д модель SQ0905-0050
3д модель SQ0905-0051
3д модель SQ0905-0052
3д модель SQ0905-0053
3д модель SQ0905-0054
3д модель SQ0905-0055
3д модель SQ0905-0056
3д модель SQ0905-0057
3д модель SQ0905-0058
3д модель SQ0905-0059
3д модель SQ0905-0060
3д модель SQ0905-0061
3д модель SQ0905-0062
3д модель SQ0905-0063
3д модель SQ0905-0064
3д модель SQ0905-0065
3д модель SQ0905-0066
3д модель SQ0905-0067
3д модель SQ0905-0068
3д модель SQ0905-0074
3д модель SQ0905-0075
3д модель SQ0905-0076
3д модель SQ0905-0077
3д модель SQ0905-0078
3д модель SQ0905-0079
3д модель SQ0905-0080
3д модель SQ0905-0081
3д модель SQ0905-0082
3д модель SQ0905-0083
3д модель SQ0905-0084
3д модель SQ0905-0085
3д модель SQ0905-0086
3д модель SQ0905-0087
3д модель SQ0905-0088
3д модель SQ0905-0089
3д модель SQ0905-0090
3д модель SQ0905-0091
3д модель SQ0905-0092
3д модель SQ0905-0400
3д модель SQ0905-0401
3д модель SQ0905-0402
3д модель SQ0905-0403
3д модель SQ0905-0404
3д модель SQ0905-0405
3д модель SQ0905-0406
3д модель SQ0905-0407
3д модель SQ0905-0408
3д модель SQ0905-0409
3д модель SQ0905-0410
3д модель SQ0905-0411
3д модель SQ0905-0412
3д модель SQ0905-0413
3д модель SQ0905-0414
3д модель SQ0905-0415
3д модель SQ0905-0416
3д модель SQ0905-0417
3д модель SQ0905-0418
3д модель SQ0905-0419
3д модель SQ0905-0901
3д модель SQ0905-0902
3д модель SQ0905-0903
3д модель SQ0905-0904
3д модель SQ0905-0905
3д модель SQ0905-0906
3д модель SQ0905-1003
3д модель SQ0905-1004
3д модель SQ0905-1005
3д модель SQ0905-1006
3д модель SQ0905-1007
3д модель SQ0905-1008
3д модель SQ0905-1009
3д модель SQ0905-1010
3д модель SQ0905-1011
3д модель SQ0905-1012
3д модель SQ0905-1013
3д модель SQ0905-1014
3д модель SQ0905-1015
3д модель SQ0905-1016
3д модель SQ0905-1017
3д модель SQ0905-1018
3д модель SQ0905-3401
3д модель SQ0905-3402
3д модель SQ0905-3403
3д модель SQ0905-3404
3д модель SQ0905-3405
3д модель SQ0905-3406
3д модель SQ0905-3407
3д модель SQ0905-3408
3д модель SQ0905-3409
3д модель SQ0905-3410
3д модель SQ0905-3411
3д модель SQ0905-3412
3д модель SQ0905-3413
3д модель SQ0905-3414
Высота передней панели
Высота, мм
Ширина передней панели
Внутр. глубина, мм
Защитное покрытие поверхности
Способ монтажа
Подходит для установки в шкаф с глубиной, мм
Материал
Модель/исполнение
Подходит для установки в шкаф с шириной, мм
Глубина, мм
Толщина металла, мм
Подходит для установки в шкаф с высотой, мм
Цвет
Материал корпуса
Ширина, мм
С монтажной платой/панелью
Подходит для молниезащиты
Степень защиты (IP)
Толщина металла монтажной панели, мм
Подходит для использования вне помещений (уличн.)
Ударопрочность по стандарту EN 50102

Показать ещё
Найдено: 117 товаров
Товаров на странице: 20
Previous 123456 Next

Корпус мета­ллич­ески­й ЩМП-­3.2.­1-0 (300­х210­х150­) TDM

SQ0905-0050

  • Базовая цена 3543.7 ₽
  • На главном складе
    TDM ELECTRIC
    131 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-­4.2.­1-0 (400­х210­х150­) TDM

SQ0905-0051

  • Базовая цена 3935.58 ₽
  • На главном складе
    TDM ELECTRIC
    143 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-­2.3.­1-0 (250­х300­х150­) TDM

SQ0905-0052

  • Базовая цена 3543.7 ₽
  • На главном складе
    TDM ELECTRIC
    730 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-1-1 (395­х310­х150­) TDM

SQ0905-0053

  • Базовая цена 4643.04 ₽
  • На главном складе
    TDM ELECTRIC
    647 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-­4.4.­1-0 (400­х400­х150­) TDM

SQ0905-0054

  • Базовая цена 5615.45 ₽
  • На главном складе
    TDM ELECTRIC
    295 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-­4.6.­1-0 (400­х600­х150­) TDM

SQ0905-0055

  • Базовая цена 7721.14 ₽
  • На главном складе
    TDM ELECTRIC
    20 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-­6.6.­1-0 (600­х600­х150­) TDM

SQ0905-0056

  • Базовая цена 13484.71 ₽
  • На главном складе
    TDM ELECTRIC
    48 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-2-1 (500­х400­х150­) TDM

SQ0905-0057

  • Базовая цена 5814.1 ₽
  • На главном складе
    TDM ELECTRIC
    350 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-3-1 (650­х500­х150­) TDM

SQ0905-0058

  • Базовая цена 8218.28 ₽
  • На главном складе
    TDM ELECTRIC
    69 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-1-0 (395­х310­х220­) TDM

SQ0905-0059

  • Базовая цена 5668.37 ₽
  • На главном складе
    TDM ELECTRIC
    415 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-2-0 (500­х400­х220­) TDM

SQ0905-0060

  • Базовая цена 6972.95 ₽
  • На главном складе
    TDM ELECTRIC
    401 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-3-0 (650­х500­х220­) TDM

SQ0905-0061

  • Базовая цена 8664.05 ₽
  • На главном складе
    TDM ELECTRIC
    819 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-­4.4.­2-0 (400­х400­х250­) TDM

SQ0905-0062

  • Базовая цена 6846.5 ₽
  • На главном складе
    TDM ELECTRIC
    62 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-­4.6.­2-0 (400­х600­х250­) TDM

SQ0905-0063

  • Базовая цена 8072.13 ₽
  • На главном складе
    TDM ELECTRIC
    20 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-­6.6.­2-0 (600­х600­х250­) TDM

SQ0905-0064

  • Базовая цена 16286.23 ₽
  • На главном складе
    TDM ELECTRIC
    28 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-4-0 (800­х650­х250­) TDM

SQ0905-0065

  • Базовая цена 13404.11 ₽
  • На главном складе
    TDM ELECTRIC
    728 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-5-0 (100­0х65­0х30­0) TDM

SQ0905-0066

  • Базовая цена 17470.98 ₽
  • На главном складе
    TDM ELECTRIC
    389 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-6-0 (120­0х75­0х30­0) TDM

SQ0905-0067

  • Базовая цена 24857.19 ₽
  • На главном складе
    TDM ELECTRIC
    119 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-7-0 (132­0х75­0х30­0) TDM

SQ0905-0068

  • Базовая цена 27334.83 ₽
  • На главном складе
    TDM ELECTRIC
    53 шт.
  • Групповая упаковка 1 шт.

Корпус мета­ллич­ески­й ЩМП-­3.2.­1-0 IP66 (300­х210­х150­) TDM

SQ0905-0074

  • Базовая цена 5177.73 ₽
  • На главном складе
    TDM ELECTRIC
    421 шт.
  • Групповая упаковка 1 шт.
Previous 123456 Next
О компании
  • Руководство
  • Пресса о нас
  • Вакансии
  • Контакты
  • Реквизиты
Новости
    Где купить
      Продукция
      • Каталог
        Техническая поддержка
        • Документация
        • Акт технического состояния
        • 3D модели
        • BIM модели
        • Расшифровка IP продукции и всех пиктограмм
        • TDM Wi-Fi Life
        Рекламная поддержка
        • Логотипы
        • Фото в формате для интернет-магазина
        • Совместные рекламные проекты
        • Сувенирная продукция
        • Видеоролики
        • Каталоги, буклеты, листовки, презентации в PDF
        • Стенды, стеллажи, плакаты
        Обучение
          Проекты
          • Бонусная программа
          • Система регистрации и защиты проектов
          • Реализованные проекты
          • Типовые решения
          • BIM модели
          Политика обработки персональных данных
          Пользовательское соглашение
          Обратная связь
          +7 (495) 727-32-14 +7 (800) 700-63-26 +7 (495) 640-32-14
          Обратная связь
          +7 (495) 727-32-14 +7 (800) 700-63-26 +7 (495) 640-32-14
          Подпишитесь на новости
          О компании
          Новости
          Где купить
          Продукция
          Личный кабинет партнёра
          Техническая поддержка
          Рекламная поддержка
          Обучение
          Проекты
          Политика обработки персональных данных
          Пользовательское соглашение
          Подпишитесь на новости

          2008-2024 ©TDM ELECTRIC. Все права защищены
