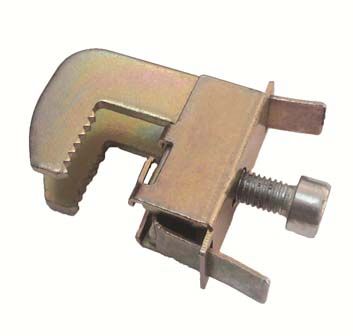

Шинные терминалы
Назначение
- Для подключения круглых проводников различных сечений, а также гибких шин к плоским медным и алюминиевым шинам.
Применение
- В шкафах, щитах, сборках различного назначения.
Материалы
- Оцинкованная сталь, устойчивая к коррозии и воздействию температур.
Преимущества
- Использование шинных терминалов позволяет исключить процесс сверления шин для подключения проводников.
- Экономичное и быстрое подключение проводников сечением от 1,5 до 185 мм2.
| Наименование параметра | Значение |
|---|---|
| Шинные терминалы для плоских шин до | 5, 10 |
| Минимальная-максимальная толщина шины | SQ0826-0001; SQ0826-0003; SQ0826-0005; SQ0826-0007; SQ0826-0009 / SQ0826-0002; SQ0826-0004; SQ0826-0006; SQ0826-0008; SQ0826-0010 |
| Минимальное-максимальное сечение подключаемого проводника | SQ0826-0001 - 1-4 SQ0826-0003 - 2,5-16 SQ0826-0005 - 16-50 SQ0826-0007 - 35-70 SQ0826-0009 - 70-185 / SQ0826-0002 - 1-4 SQ0826-0004 - 2,5-16 SQ0826-0006 - 16-50 SQ0826-0008 - 35-70 SQ0826-0010 - 70-185 |
| Материал | Оцинкованная сталь, устойчивая к коррозии и воздействию температур |
| Оттенок цвета производителя | металик |
| Код класса ETIM | EC000001 |
| Страна происхождения | КИТАЙ |
| ШтрихКод ЕАН | 4690259129711 / 4690259129742 / 4690259129773 / 4690259129803 / 4690259129834 / 4690259129865 / 4690259129896 / 4690259129926 / 4690259129957 / 4690259129988 |
| Вес Нетто | 0.03 / 0.05 / 0.08 / 0.07 / 0.12 |
| Для провода круглого сечения | Нет |
| Для провода плоской формы | Да |
| Для провода сегметного сечения | Нет |
| Макс. допустимый ток Ie, А | 80 / 180 / 300 / 400 / 440 |
| Макс. поперечное сечение проводника, мм² | 4 / 16 / 50 / 70 / 185 |
| Подходит для: | Плоская шина |
| Толщина шины (шинопровода), мм | 5...0 / 10...0 |
| Ширина зажима, мм | 11 / 14 / 18,5 / 24,5 / 30,5 |
| Ширина шинопровода, мм | 5...5 / 10...10 |
