Шины соединительные PIN&FORK (штырь и вилка) 12PIN - индивидуальная упаковка
Назначение
- Для удобного и безопасного соединения групп модульного оборудования с номинальным током до 63 А.
Применение
- Комплектация НКУ различного исполнения.
- Сфера ЖКХ.
Конструкция
- Токоведущий элемент в пластиковой оболочке с боковыми заглушками из пластика.
Материалы
- Токоведущая часть выполнена из электротехнической меди с содержанием чистой меди не менее 99%.
- Изолирующий профиль выполнен из самозатухающего пластика.
Преимущества
- Шаг 18 мм.
- Соединение до 12-ти модулей.

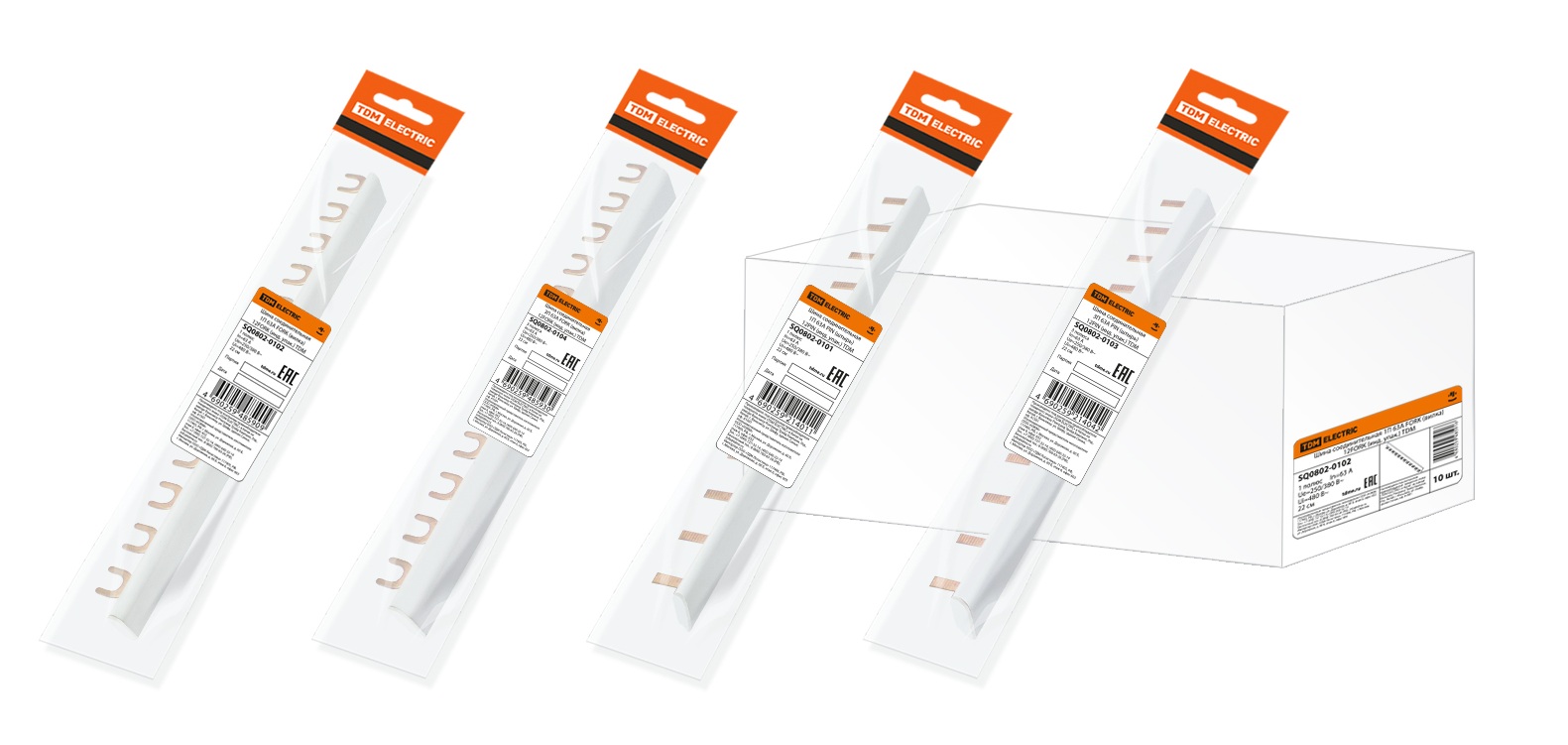

- Удобная розничная упаковка с подвесом и стикером.
- Полная изоляция токоведущих частей соединительной шины (кроме контактной части).
| Наименование параметра | Значение |
|---|---|
| Степень защиты оптической части | IP20 |
| Номинальный продолжительный ток, Iu | 63 |
| Напряжение изоляции, Ui | 600 |
| Количество полюсов | 1 и 3 / 1 / 3 |
| Номинальное напряжение | 230/400 |
| Код класса ETIM | EC000215 |
| Серия | PIN / FORK |
| Страна происхождения | КИТАЙ |
| ШтрихКод ЕАН | 4690259214011 / 4690259485909 / 4690259214042 / 4690259485930 |
| Вес Нетто | 0.04 / 0.08 / 0.081 |
| Высота, мм | 10 / 11 |
| Длина, мм | 220 |
| Изолированн. | Да |
| Количество фаз | 1 / 3 |
| Макс. допустимое раб. напряжение Ue, В | 415 |
| Номин. импульсное напряжение, кВ | 4 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 5 |
| Номин. продолжительный ток Iu, А | 63 |
| Подходит для устройств с N-шиной | Нет / Да |
| Поперечное сечение, мм² | 9 / 11 |
| Размер шага, мм | 18 |
| Способ монтажа | Сверху |
| Тип электрического подключения | Штырь (Pin) / Вилка (Fork) |
| Условный номин. ток короткого замыкания Iq , кА | 25 |
| Ширина, мм | 20 |
