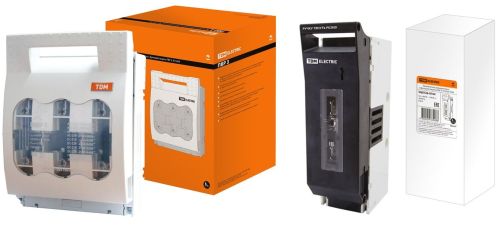

Выключатели-разъединители с функцией защиты серии ПВР (для установки на монтажную плату)
Назначение
- Для включения/отключения нагрузки (с видимым разрывом цепи).
- Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.
Применение
- Оборудование трансформаторных подстанций (КСО, ЩО).
- Шкафы и ящики управления.
- Шкафы и пункты распределительные (ШРС, ШР, ПР).
- Вводно-распределительные устройства (ВРУ).
Материалы
- Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).
- Предотвращает ее окисление в процессе эксплуатации
Конструкция
- трехполюсного основания, оснащенного зажимами для плавких вставок; верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами); нижнего защитного экрана контактов; съемной крышки с местом для установки плавкиx вставок.
Преимущества
- Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
- Механическая прочность изделия - до 1600 циклов включения/выключения.
- В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям.
- Возможность контроля напряжения щупом через отверстия на лицевой панели.
- (рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
- Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления мощности.
Упаковка
- Выключатель-разъединитель с функцией защиты ПВР 00 3П по 8 шт. Выключатель-разъединитель с функцией защиты ПВР 1 3П по 4 шт. Выключатель-разъединитель с функцией защиты ПВР 2 3П по 4 шт. Выключатель-разъединитель с функцией защиты ПВР 3 3П по 4 шт.
| Наименование параметра | Значение |
|---|---|
| Номинальный тепловой ток Ith | ПВР 00 - 160; ПВР 1 -250; ПВР 2 -400; ПВР 3 - 630 |
| Тип (габарит) плавкой вставки | ПВР 00 ППНН-33 (NH00) ПВР 1 ППНН-35 (NH1) ПВР 2 ППНН-37 (NH2) ПВР 3 ППНН-39 (NH3) |
| Максимальное номинальное напряжение Ue | 690 |
| Максимальное импульсное напряжение Uimp | 6 |
| Максимально допустимый ток ток короткого замыкания с предохранителями | 50 |
| Мощность рассеивания предохранителя на 1 фазу | ПВР 00 12 ПВР 1 23 ПВР 2 34 ПВР 3 48 |
| Категории применения, переменный ток (AC) | ПВР 00 AC-23 B (400 В) AC-23 B (500 В, 125 A) AC-22 B (690 В) AC-21 B (690 В) ПВР 1 AC-23 B (400 В) AC-22 B (690 В) AC-21 B (690 В) ПВР 2 AC-23 B (400 В) AC-22 B (690 В) AC-21 B (690 В) ПВР 3 AC-23 B (400 В) AC-22 B (690 В) AC-21 B (690 В) |
| Категории применения, постоянный ток (DC) | ПВР 00 DC-21 B 160 A/440 В DC-22 B 125 A/440 В DC-22 B 160 A/220 В ПВР 1 DC-22 B 250 A/440 В DC-23 B 250 A/440 В DC-22 B 250 A/220 В DC-23 B 250 A/220 В ПВР 2 DC-22 B 400 A/440 В DC-23 B 400 A/220 В DC-22 B 400 A/220 В DC-23 B 400 A/220 В ПВР 3 DC-22 B 630 |
| Крепление шин и проводников | ПВР 00 болт M8 ПВР 1 болт M10 ПВР 2 болт M10 ПВР 3 болт M12 |
| Климатическое исполнение | УХЛ3 |
| Количество полюсов | 3 (ПВР 3П) / 1 (ПВР 1П) / 3 / 1 |
| Диапазон рабочих температур, °С | от -60 до +50 |
| Механическая износостойкость, циклов В-О, не менее | ПВР 00 1600 ПВР 1 1600 ПВР 2 800 ПВР 3 800 |
| Номинальное напряжение изоляции Ui | 800 |
| Наличие дугогасительных камер | ПВР 00 нет ПВР 1 есть ПВР 2 есть ПВР 3 есть |
| Номинальная частота | 50 |
| Сечение подключаемых проводников | ПВР 00 70 ПВР 1 120 ПВР 2 240 ПВР 3 240 |
| Степень защиты | IP30 |
| Возможность расширения | нет |
| Высота, мм | 200 / 243 / 288 / 300 / 188 / 280 / 294 / 360 |
| Глубина, мм | 82,5 / 111,5 / 128 / 142,5 / 80 / 113 / 145 |
| Защита | ножевой предохранитель |
| Количество групп | 3 |
| Материал корпуса | пластик |
| Номин. (расчетное) напряжение, В | 690...0 |
| Номин. ток, А | 160 / 250 / 400 / 630 |
| Одновременное отключение нейтрали (N) | нет |
| Размещение на направляющих | сверху |
| С прозрачн. (светопрониц.) крышкой | да |
| Степень защиты (IP) | ip20 |
| Ширина, мм | 106 / 184 / 210 / 256 / 112 / 180 / 212 / 260 |
| Ввод кабеля | прочее |
| Макс. допустимое раб. напряжение Ue AC, В | 660 |
| Моторный привод встроенный | нет |
| Моторный привод опционально | нет |
| Номин. продолжительный ток Iu, А | 160 / 250 / 400 / 630 |
| Подходит для монтажа на шину | нет |
| Подходит для напольного монтажа | нет |
| Подходит для плавких предохранителей | 00 (nh00) |
| Подходит для монтажа на передней стенке, 4 отверстия | нет |
| Пригоден в качестве главного выключателя | нет |
| Пригоден в качестве предохранительного выключателя | да |
| Пригоден в качестве устройства аварийной остановки | нет |
| С защитой от ошибочных действий | нет |
| Тип подключения силовой электрич. цепи | болтовое соединение |
| Тип элемента управления | прочее |
| Условный номин. ток короткого замыкания Iq , кА | 50 |
| Положение элемента управления | прочее |
| Степень защиты (IP), передняя сторона | ip20 |
| Оборудован разъемами | да |
